Niechłodzona miniaturowa kamera termowizyjna 384*288 do dronów
| Waga | 0.5 kg |
|---|---|
| Waga wysyłkowa jednego modułu kamery termowizyjnej | 0,5 kg |
| Masa netto (bez obiektywu) | około 6,4 g |
| Obiektyw | 4 mm, 7 mm, 9 mm, 13 mm, 15 mm, 18 mm, 25 mm, 35 mm, 50 mm, 60 mm, 75 mm |
| Funkcja | Wersja radiometryczna (25 Hz), Wersja nieradiometryczna (60 Hz) |
| Interfejs | CVBS, USB, MIPI, RJ45 |
| Uwaga: | Wersja radiometryczna dostępna tylko z obiektywami 4/7/9/13 mm |

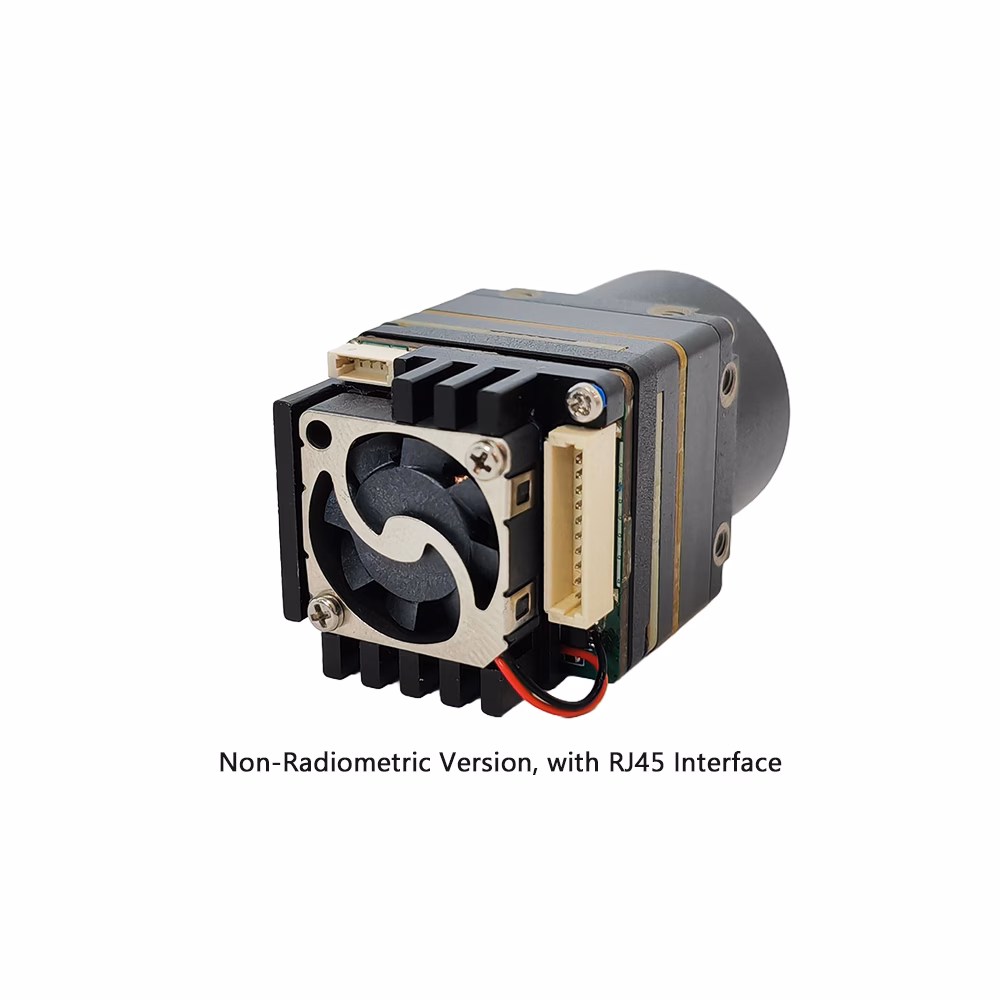

| O interfejsie RJ45 | Moduł kamery termowizyjnej z interfejsem RJ45 wymaga 40-dniowego czasu realizacji. |
【Ciepłe przypomnienie】
1.Czas realizacji zamówienia 7-10 dni (z wyjątkiem pozycji z zamówieniem wstecznym) + czas transportu 7-10 dni.
Nasze paczki domyślnie nie mają darmowej wysyłki i nie zawierają lokalnego podatku importowego klienta. Klienci są zobowiązani do pomocy przy odprawie celnej i opłaceniu podatku.
Wprowadzenie do produktu
1.1. Opis produktu
Cechy produktu Mini 384 niechłodzonego modułu kamery termowizyjnej LWIR:
Ultra mały rozmiar, ultra lekka waga, ultra niskie zużycie energii.
Ultra mała objętość (21 * 21 mm) o regularnym wyglądzie, środek optyczny pokrywa się ze środkiem geometrycznym, a rozmiar monety ułatwia integrację.
Ultra lekka waga (<10 g) odpowiednia dla lekkich bezzałogowych statków powietrznych, małych ręcznych urządzeń obserwacyjnych i sprzętu do wizji maszynowej.
Ultra niskie zużycie energii (pełna liczba klatek na sekundę 50 Hz, zużycie energii <0,55 W) eliminuje potrzebę chłodzenia systemu, przynosząc ogromne korzyści techniczne.
3. Zastosowania
Kontrola bezpieczeństwa: monitorowanie przemysłowe, skanowanie obwodowe, roboty inspekcyjne, zasobniki optoelektroniczne
Ratownictwo pożarowe: ostrzeganie pożarowe, hełm strażacki
Inne specyficzne zastosowania: Drony, wykrywanie mocy i pociski kierowane termowizyjnie
Wykrywanie min
4. Mikro ruch do pomiaru temperatury w termowizji w podczerwieni
Moduł termowizyjnego pomiaru temperatury serii MINI to wysokoprecyzyjny, małogabarytowy i uniwersalny termowizor do pomiaru temperatury online. Wykorzystuje wysokiej jakości detektory, wysoką rozdzielczość, stabilną wydajność i zaawansowane funkcje. Jest wyposażony w wiele interfejsów, co czyni go preferowanym produktem w takich dziedzinach zastosowań, jak wizja maszynowa, inspekcje bezpieczeństwa, inteligentna produkcja, konserwacja sprzętu, systemy pokładowe robotów i dronów i tym podobne.
Bogate i elastyczne interfejsy ułatwiające integrację
a) Moduł obsługuje równoległe cyfrowe wyjście wideo DVP, transmisję wideo SPI oraz interfejsy komunikacyjne I2C i UART;
b) Obsługa cyfrowych formatów wideo, takich jak RAW14, YUV, Y8, BT.656, LVCMOS itp.;
c) Obsługa jednoczesnego wyprowadzania danych obrazu i danych temperatury;
d) Wewnętrznie zintegrowany MCU, zapewniający SDK do wtórnego rozwoju.
Dzięki swoim licznym zaletom moduły termowizyjne serii MINI zabłysną w wielu dziedzinach, zwłaszcza w scenariuszach zastosowań o ścisłych wymaganiach dotyczących rozmiaru, wagi i zużycia energii produktu, takich jak urządzenia ręczne, urządzenia do noszenia, lekkie drony, monitoring bezpieczeństwa itp.
1. Pakowanie i wysyłka produktu
1. Parametry produktu
| Model | Mini384-4 | Mini384-7 | Mini384-9 | Mini384-13 | Mini384-15 | Mini384-18 | Mini384-25 | Mini384-35 | Mini384-50 | Mini384-60 | Mini384-75 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Rozdzielczość | 384×288 | ||||||||||
| Typ detektora | Vox | ||||||||||
| Rozstaw pikseli | 12 μm | ||||||||||
| Pasmo fal odpowiedzi | 8～14 μm | ||||||||||
| NETD | ≤50 mK przy 25°C, F#1.0 (≤40 mK opcjonalnie) | ||||||||||
| Obiektyw | |||||||||||
| Ostrość | 4 mm | 7 mm | 9 mm | 13 mm | 15 mm | 18 mm | 25 mm | 35 mm | 50 mm | 60 mm | 75 mm |
| Pole widzenia | 65°×50° | 39.4°×29.4° | 29.2°×21.7° | 19.6°×14.7° | 17.5°×13.1° | 14.7°×11.0° | 10.5°×7.9° | 7.5°×5.7° | 5.3°×4.0° | / | / |
| Liczba przysłony | 1 | ||||||||||
| Regulacja obrazu | |||||||||||
| Polaryzacja | Biała gorąca/Czarna gorąca | ||||||||||
| Zasilanie modułu | |||||||||||
| Napięcie zasilania | 1,8 V, 3,3 V, 5 V | ||||||||||
| Typowe rozpraszanie mocy @25℃ | ＜0,5 W | ||||||||||
| Wyjście wideo | |||||||||||
| Cyfrowe wideo | USB, MIPI | ||||||||||
| Wideo analogowe | CVBS lub PAL lub NTSC | ||||||||||
| Komunikacja szeregowa | UART, RS232, RS422 | ||||||||||
| Właściwości fizyczne modułu | |||||||||||
| Waga | ＜8 g (bez obiektywu) | ||||||||||
| Rozmiar | 21×21 mm (bez obiektywu) | ||||||||||
| Pomiar temperatury | |||||||||||
| Zakres pomiaru temperatury | Od -20℃ do +550℃ | ||||||||||
| Adaptowalność środowiskowa | |||||||||||
| Temperatura pracy | Od -40℃ do +80℃ | ||||||||||
| Temperatura przechowywania | Od -50℃ do +85℃ | ||||||||||
| Wilgotność | 5%-95%, bez kondensacji | ||||||||||
1. Opinie klientów
1. FAQ
P: Czy możecie pomóc nam zaprojektować lub zmodyfikować produkty zgodnie z naszymi wymaganiami?
O: Tak, usługi dostosowywania i OEM/ODM są mile widziane.
P: Jakie są warunki płatności?
O: T/T (z góry), Western Union, PayPal i gotówka.
Jaki jest wasz sposób wysyłki?
O: Możesz wybrać drogą morską (statkiem), drogą lotniczą (samolotem), przesyłką ekspresową (DHL, UPS, EMS, FEDEX, SF, TNT itp.). Po podaniu dokładnego adresu możemy przedstawić szacunkowy koszt wysyłki do wglądu.
A co z gwarancją?
O: Rok lub trzy lata gwarancji w zależności od produktu.
